COMPOZZI / NPF MIDAS Ltd.

COMPOZZI
CX-L4BN/L4BH

ISO9001

ПОЛУПРИЦЕП КИСЛОТОВОЗ

С КОМПОЗИТНОЙ ЦИСТЕРНОЙ

ОПИСАН​ИЕ

код цистенры согласно ADR
L4BN, L4BH

композитная цистерна
объемом 8-30 м3

контактирующий ​слой
FRP, PVDF, ECTFE, PFA

комбинированный слив
гравитационный и через насос

композитная крышка загрузочного люка 400 мм

арматура с защитным покрытием ECTFE, PFA

пневматическое управление арматурой

композитные
пеналы рукавов

ХАРАК
ТЕ
РИС​ТИКИ

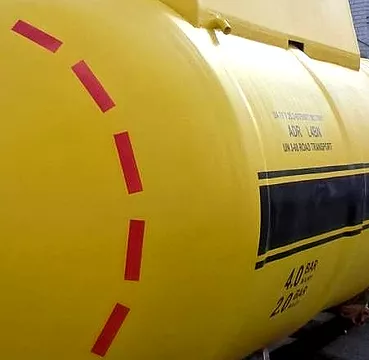

ЦИСТЕРНА

ЕМКОСТЬ
  • Объем 8 - 30 м³.
  • Количество секций 1 - 6.
  • Цилиндрическая форма сечения.
  • Толщина стенок согласно ADR.
  • Материал цистерны - композит на основе стекловолокна и реактопластов.
  • Контактирующий слой толщиной 2-3 мм - FRP, PVDF, ECTFE, PFA
  • Количество волногасителей согласно ADR.

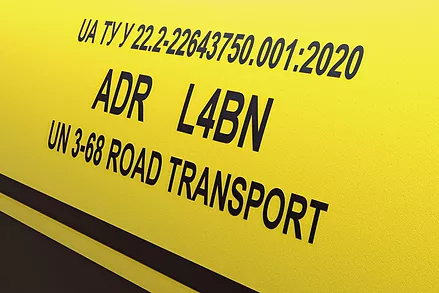

  • Код цистерны согласно ADR - L4BN, L4BH.
  • Рабочее давление 2 бар.
  • Испытательное давление 4 бар.
ГОРЛОВИНА
  • Количество 1 - 6.
  • Диаметр горловины 500 мм.
  • Диаметр загрузочного люка 400 мм (опционально 500мм).
  • Размещено в запираемом отсека с освещением, оборудованном защитным каркасом под площадкой обслуживания.
ЗАПОРНАЯ И ПРЕДОХРАНИТЕЛЬНАЯ АРМАТУРА
  • Предохранительный клапана с защитным покрытием ECTFE DN65.
  • Кран рекуперации паров с защитным покрытием ECTFE DN32 и пневматическим приводом.
  • Донный клапан с защитным покрытием ECTFE DN80 пневматическим приводом и функцией блокировки тормозной системы полуприцепа при открытом клапане.

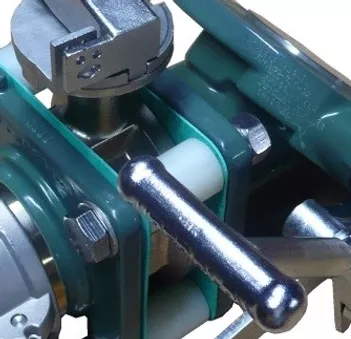

  • Дисковый затвор DN80 (опционально DN50) с защитным копрытием PVDF или ECTFE.
  • Быстроразъемное соединение типа Comlock (другой тип опционально по запросу).

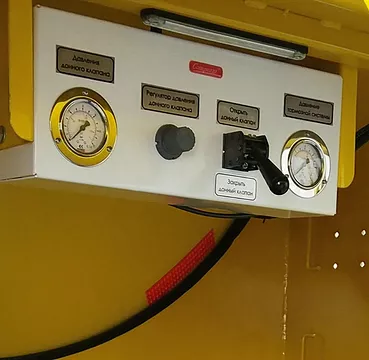

  • Панель пневматического управления арматурой и клапанами.
МАГИСТРАЛЬ СЛИВА
  • Материал трубопроводов слива идентично материалу цистерны.
  • Диаметр соответствует размерам запорной арматуры.
  • Оборудование слива расположено в задней части полуприцепа в запираемом отсеке с освещением.
КОНТРОЛЬ И ИСПЫТАНИЯ
  • На всем этапе производства цистерна проходить строгий контроль качества, что позволяет нам поддерживать гарантию на герметичной и целостность цистерны сроком 5 лет.
  • Гидравлические испытания.
  • Механические испытания материалов.
  • Ультразвуковой контроль.
  • Искровой контроль.

ШАССИ

РАМА
  • Электросварная конструкция
  • Сталь 09Г2С
ПОДВЕСКА
  • Производитель BPW (опционально SAF, Osman Koc).
  • Трехосная, пневматическая.
  • Автоподъем передней оси.
  • Кран высоты уровня пола.
  • Допустимая нагрузка на ось 9000 кг.
  • Колея 2040 мм.
  • Односкатная ошиновка, 385/65 R22,5.
ТОРМОЗНАЯ СИСТЕМА
  • Производитель Knorr-Bremse (опционально WABCO).
  • ABS/EBS в конфигурации 4S/2M (опционально 4S/4M).
  • RSS - система курсовой устойчивости.
  • Пневматическая двухконтурная.
  • Тормозные механизмы дискового типа.
  • Энергоаккумуляторы на двух осях.
  • Соединительные розетки согласно ISO 7638 + ISO 1185.
ЭЛЕКТРИКА
  • Производитель ERMAX.
  • Двухпроводная 24V.
  • Светодиодная светотехника.
ОПОРНЫЕ УСТРОЙСТВА
  • Производитель HAACON или OMS.
  • Статическая нагрузка 50 тонн.
  • Динамическая нагрузка 24 тонны.
ПОКРАСКА
  • Подготовка окрашиваемых поверхностей Sa 2 ½ согласно ISO 8501-1.
  • Обезжиривание поверхностей.
  • Грунтование антикоррозийным двухкомпонентным грунтом с содержанием цинка.
  • Окраска двухкомпонентной полиуретановой эмалью.
  • Общая толщина покрытия не менее 250 мкм.
  • Нанесение маркировки и логотипов.
ПРОЧЕЕ ОБОРУДОВАНИЕ
  • Карман на два запасных колеса;
  • Задняя и боковая защита;
  • Ящик для огнетушителя – 2 шт.;
  • Ящик для песка – 1 шт.;
  • Канистра для воды - 1 шт.
  • Противооткатный упор – 2 шт.;
  • Конверты для маркировочных табличек ADR - 6 шт.;

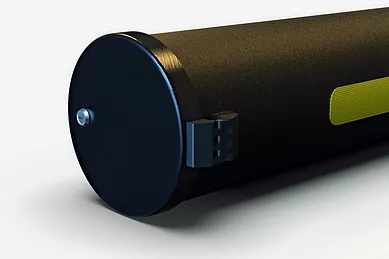

  • Композитные химически стойкие пеналы рукавов, длинной 7 метров - 2 шт.

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

ТЕПЛОИЗОЛЯЦИЯ ЦИСТЕРНЫ

По запросу может быть изготовлена цистерны с теплоизоляционной рубашкой. Обращаем внимание что сам композитный материал имеет более низкую теплопроводность по сравнению со сталью.
Теплопроводность композитного материла в среднем 0,35 Вт/(м·К)
Теплопроводность стали в среднем AISI316 26,1 Вт/(м·К)

В качестве теплоизоляционного материала мы предлагаем:
• миниральная вата, теплопроводность 0,044 Вт/(м·К)
• пенополиуретан, теплопроводность 0,028 Вт/(м·К)
• аэрогель, теплопроводность 0,013 Вт/(м·К)

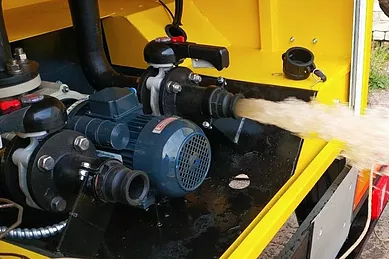

НАСОСНОЕ ОБОРУДОВАНИЕ

По запросу полуприцеп цистерна может быть оборудован химическим насосом необходимой мощности с приводом от электрического мотора, с питанием от внешнего источника, или гидравлического мотора, с приводом от гидравлической системы седельного тягача.

ТЕРМОМЕТР

По запросу цистерна может быть оборудован электронным датчиком температуры с выводом показаний на цифровой дисплей расположенном на панели управления клапанами.

УРОВНЕМЕР

По запросу цистерна может быть оборудован химически стойким электронным датчиком уровня с выводом показаний на цифровой дисплей расположенном на панели управления клапанами.

ХИМИЧЕСКА Я
СТОЙКОСТЬ

При производстве композитных цистер Compozzi, контактирующий слой может быть выполнен из разных материалов, обесчпечиваюх необходимую химическую стойкость цистерны. На сегодня мы можем предложить следующие, наиболее востребованные материалы, которые позволяют перекрыть практически все химические вещества подлежание к перевозке в цистернах кода L4BH и L4BN.

ECTFE

Этилен-трифторхлорэтилен (ECTFE) это почти универсальная стойкость к химическим веществам. Отличается превосходной стойкостью к распаду под действием тепла, сильного излучения или атмосферных условий. Материал характеризуется высокой ударопрочностью и стабильностью свойств в широком температурном диапазоне, благодаря чему он идеально подходит для промышленного применения в сложных условиях. По сравнению с PVDF материал ECTFE отличается повышенной стойкостью к химическим веществам, особенно к щелочам. Так же как и PVDF физиологичеки безвреден и не токсичен и может применяться для пищевых продуктов. В редких случаях, когда требуется еще более высокая химическая стойокость, которую не обеспечивает ECTFE, мы можем предложить применение PFA.

ТАБЛИЦА ХИМИЧЕСКОЙ
СТОЙКОСТИ ЦИСТЕРНЫ
COMPOZZI CXE
FRP

Стеклопластик ​на соснове винилэфирных реактопластов позволяет покрыть очень широкий спект химичсеких веществ. Особенно хорошая химическая стойкость к агресивным средам практически любой концентрации на основе хлора. Это такие продукты как соляная кислота, различные хлориды металлов и прочие хлорсодержащие растворы.
Так же стоит отметить отличную химические стойкость и к другим кислотам и щелочам.

ТАБЛИЦА ХИМИЧЕСКОЙ
СТОЙКОСТИ ЦИСТЕРНЫ
COMPOZZI CX
P​VDF

Поливинилиденфторид фторсодержащий полимер
является самым прочным и твердым материалом среди фторсодержащих полимеров, обладает уникальным сочетанием химических, механических и технологических свойств. Является химически инертным по отношению к большинству неорганических кислот и щелочей, органических кислот, ароматических и алифатических углеводородов, спиртов и галогенов. Физиологически безвреден и не токсичен, идеально подходит для транспортировки сверхчистых жидкостей и может так же применяться для контакта с пищевыми продуктами. Примеляется в тех случаях, когда химическая стойкость стеклопластиков (FPR) недостаточная при более высоких концентрациях веществ.

ТАБЛИЦА ХИМИЧЕСКОЙ
СТОЙКОСТИ ЦИСТЕРНЫ
COMPOZZI CXP
